TW200E DG07J のチェーンスライダー交換

もうかれこれ２０年近くTWを所有している。乗る機会が殆どないがなかなか手放せないでいる。１０年くらい前から車庫保管しているが、当然年数は経っているんで部品の劣化も免れない。

そんな中、先日走行中に段差を越えたあと『ガタン』と音がしたので確認してみるとチェーンスライダーの下半分がなくなっていた。上の部分が残っていたのでスイングアームが傷つかずにラッキーであった。

家に帰り早速ネットで検索。通常の交換方法だとスイングアームを外す必要があるため重労働となるが、簡単に交換できる方法があったのその方法を採用した。

チェーンスライダー交換【所要時間：約３０分】

①古いチェーンスライダーを外す

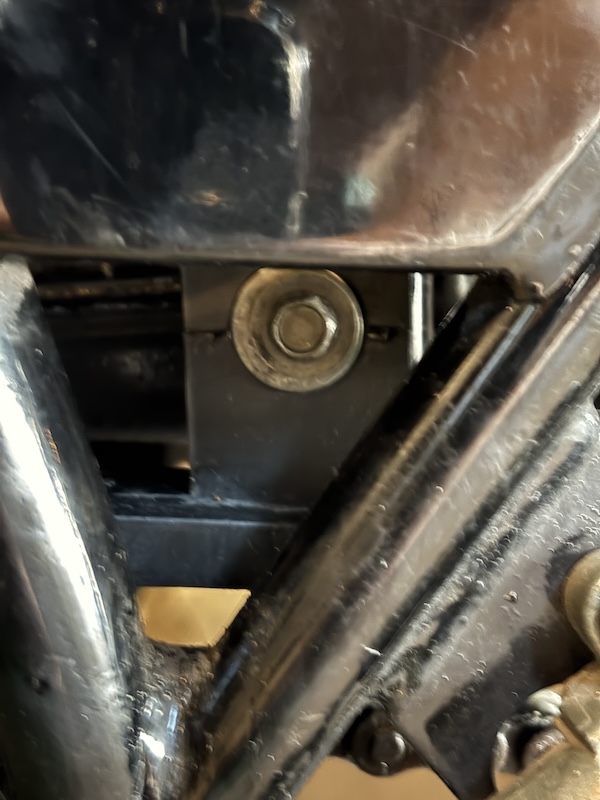

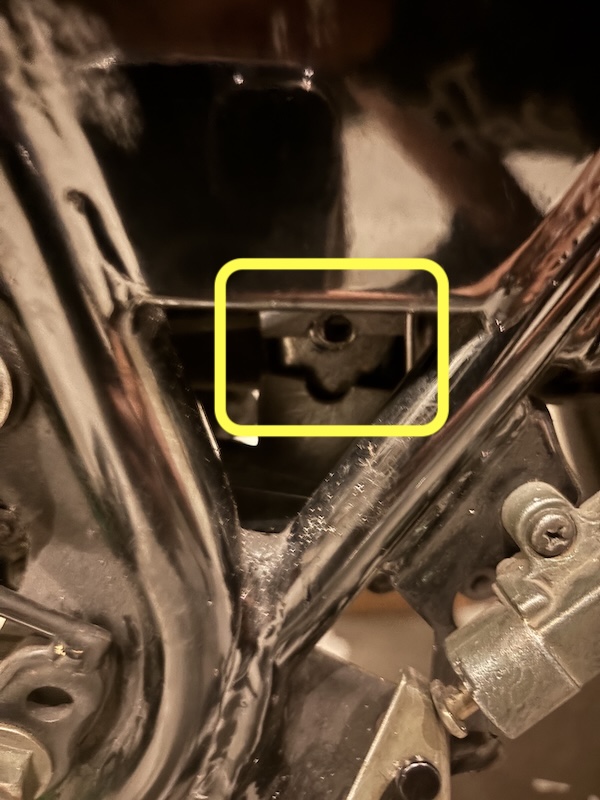

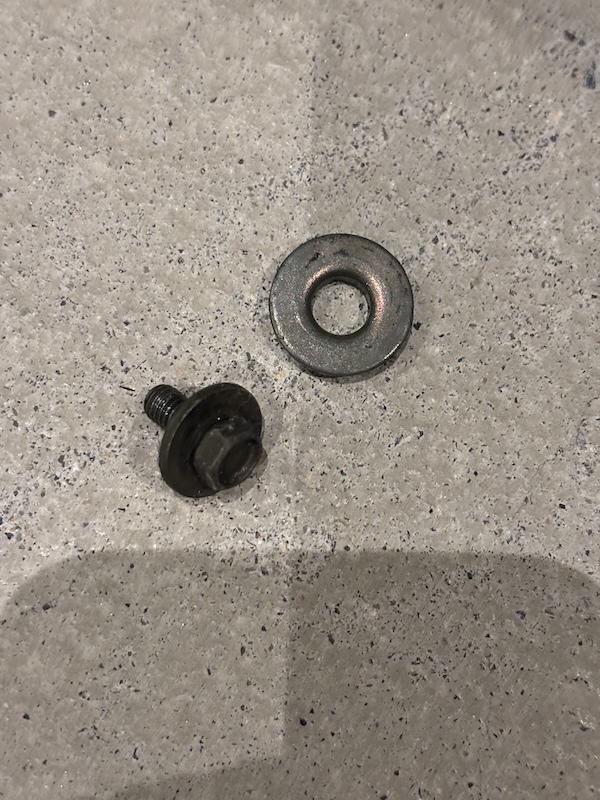

今回は既に割れていたので簡単に外すことができました。本来はチェーンスライダーを固定しているボルトを外した後、スイングアームを外さなければ取れないので時間が掛かります。チェーンスライダーが固定されていたボルトを外します。ボルト位置が奥にあるのでボックスレンチで取り外しが簡単です。ボルトとワッシャがあるので無くさないように保管して作業してください。

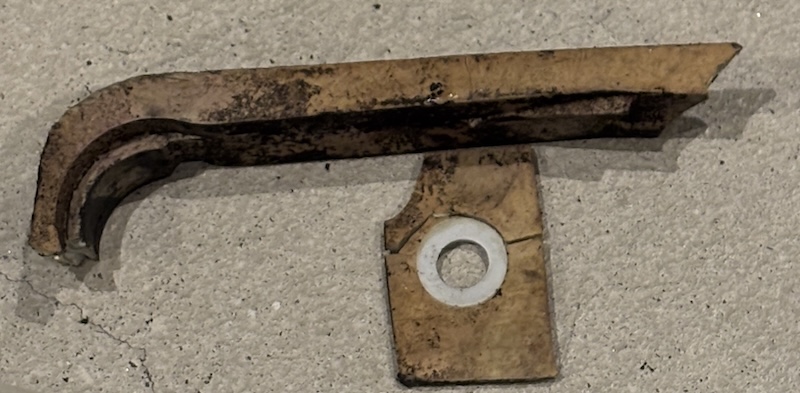

外したチェーンスライダーは経年劣化でボロボロです。下側はどこかに落としてしまいました。

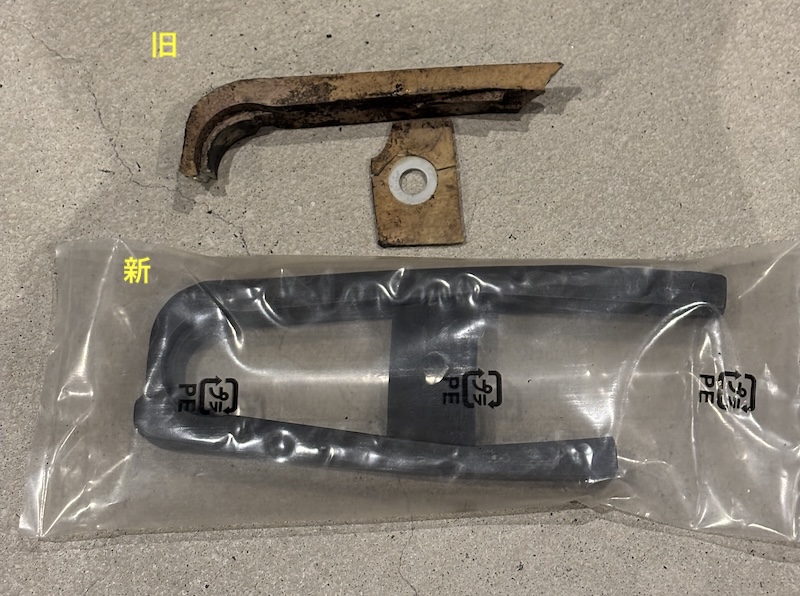

今回交換用に購入した物はyahooショッピングで購入した純正互換品です。値段は2,500円程度と純正品の１/3程度です。並べるとその違いがよく分かります。旧品の色は元々グレーだったのですが・・・

②チェーンスライダーを加工

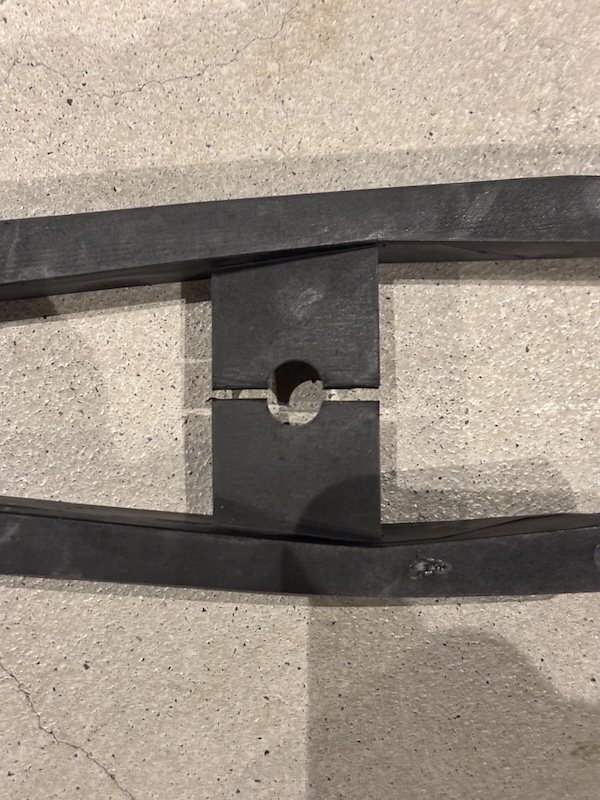

スイングアームを外さずに取り付けるため、固定用ボルト穴の中央部分にカッター等で切れ込みを入れて上下に開くようにします。スイングアームを跨いで取り付けるため必須となります。

③チェーンスライダー取付

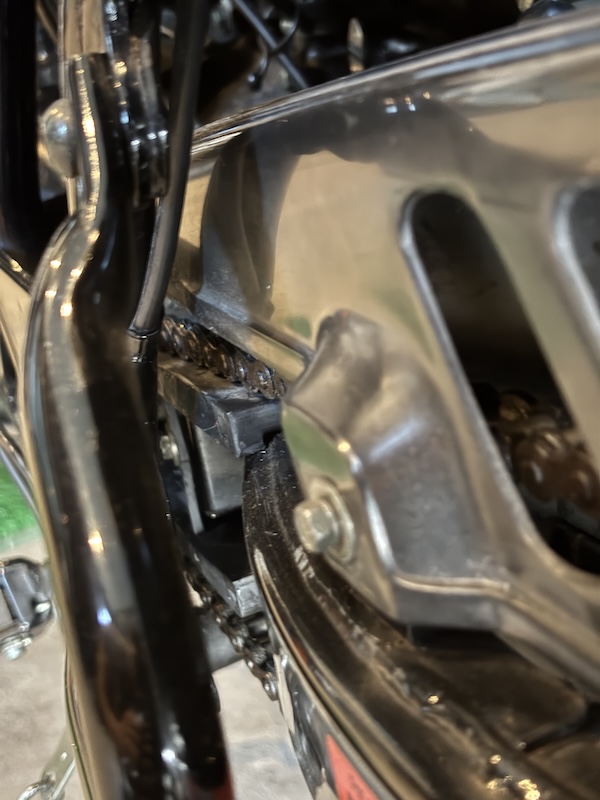

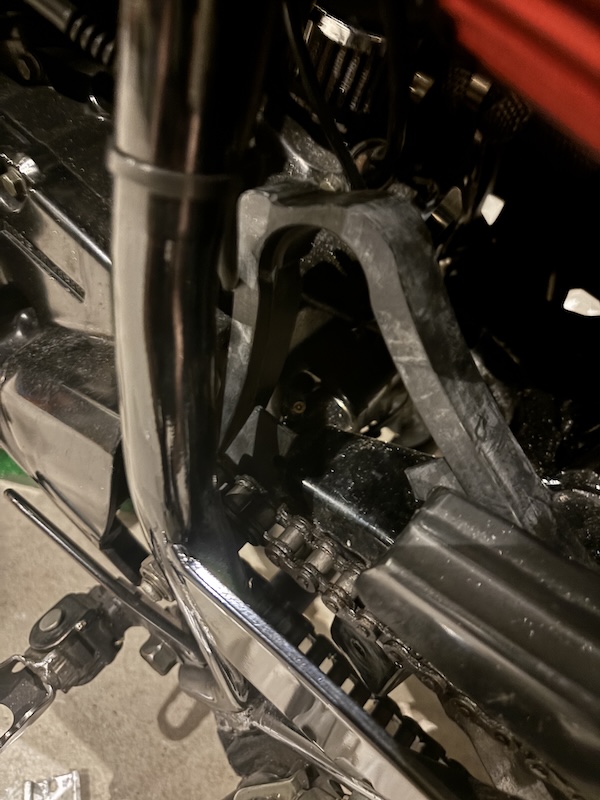

いよいよ取付です。チェーンスライダーを上下に開いて写真のように立てるように入れ込みスイングアームを跨ぐように取り付けます。向きは②の写真と同様に間違えないように注意願います。スイングアームの形状に合わせて作られているので意外と簡単です。チェーンがチェーンスライダーにかかるように調整します。

④チェーンスライダー切り口接着

次にチェーンスライダーの切り口を接着です。スイングアームの形状に合わせて取り付けると固定穴位置も合うので上下に開いていたチェーンスライダーを閉じてそのまま固定も可能ですが・・・念の為、切ったところを接着剤で固定しました。

⑤チェーンスライダー固定

接着剤が固まったを確認後、ボルトで固定します。元々ついていたワッシャとボルトを組み込み車体に固定します。

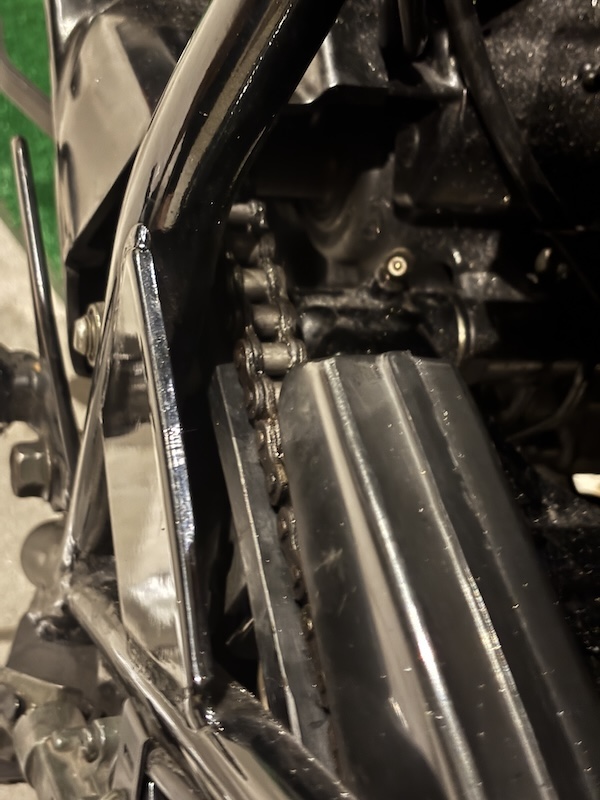

仕上がりはこんな感じです。意外と簡単に交換ができました。本来は切り込みを入れずにスイングアームを外しての作業になるので場合によっては業者にお願いすることも考慮しなければいけません。工賃だけでも数万円取られることを考えると自分で納得できるのであれば最善の方法だと思います。皆さんもよろしければトライしてください。
